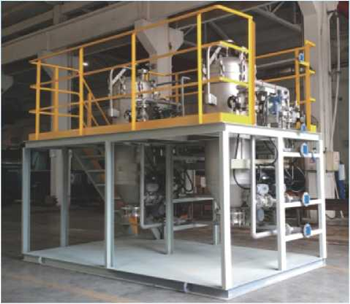

【產品說明】 燭式過濾器是一種固液分離的設備，使用梅花形骨架外套濾布，過濾后達到-定壓差時，排空液體后，反吹卸除濾餅，梅花形骨架和濾布可重復使用。過濾器具有適用廣，密閉運行,過濾面積大, 納污能力強，濾餅易脫除，自動化運行的突出特點。 燭式過濾器具有高精度過濾、直接或預涂過濾、漿料濃縮、濾餅回收、濾餅洗滌五大功能，能夠適用于高雜質含量、粘性液體、極高精度、高溫等多種特殊過濾場合。如用做預涂式過濾，可選擇助濾劑有活性炭、硅藻土、纖維素、珍珠巖等 過濾系統可由PLC控制，自動執行預涂、過濾、 排渣、清洗等程序。多臺過濾器可整合為一個大型過濾系統。

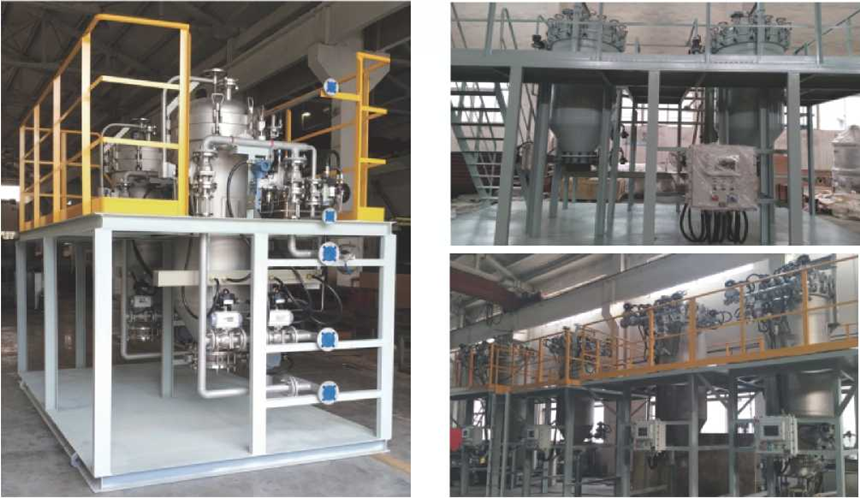

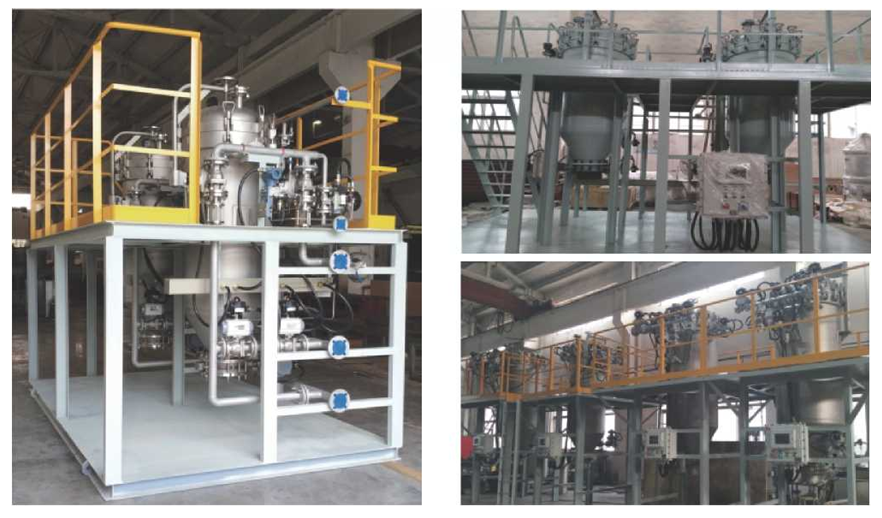

【適用領域】 |
|

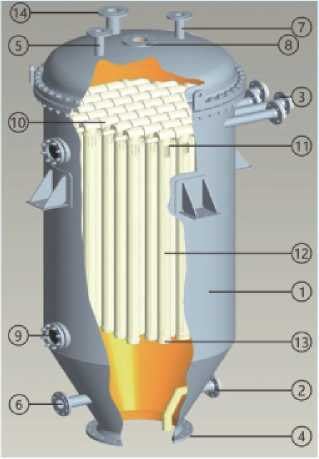

【結構小意圖】 1. 過濾器殼體 2. 殘液回流口 3. 清液出口 4. 卸渣口 5. 放空口 6物料進口 7. 壓力表口 8. 清洗接口 (可選) 9視鏡(可選) 10.匯集管 1L梅花型支撐管 12. 濾布 13. 卡箍 14. 正吹口 |
 |
|

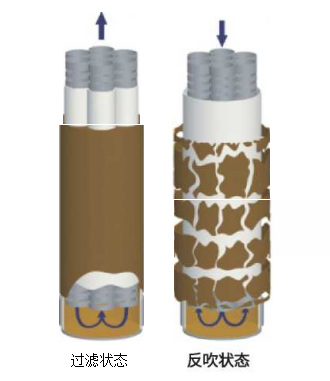

【梅花形骨架簡介】 燭式過濾器的梅花形骨架，由六根沖孔管和中 心一根升液管組成，界面呈現梅花形。 過濾時，濾布在液體流向和壓力的作用下，緊貼骨架，當過濾進行到一定程度時，濾布內外差壓達到設定值時，需要反吹。 反吹時，濾布被壓縮氣體反向吹掃，因?yàn)V布內外存在較大差壓，反吹氣體被濾布濾餅攔截，從而壓力上升，當壓力產生的作用于濾布的張力大于濾餅結構的強渡時，濾餅層也會在濾布膨脹的過程中破碎、掉落
【產品材質及技術參數】

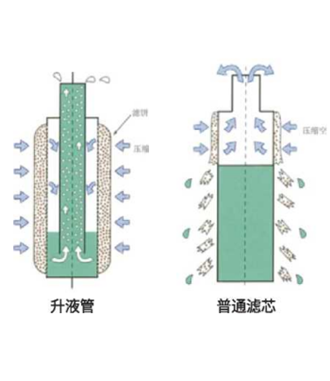

【升液管簡介】 |
|
|
|
|
|
|
|
|
|
 |
 |
|

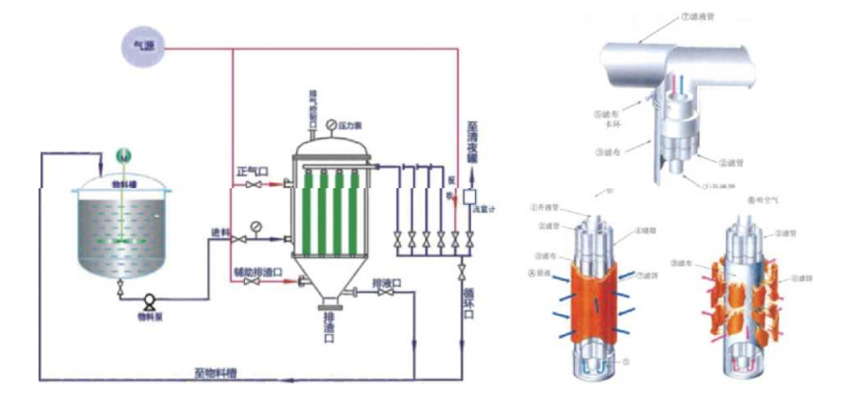

【工作原理】 濾餅形成流程:物料從進液口進入過濾器內部，排盡設備內氣體后，物料從濾布外向內過濾，粗顆粒被濾布攔截，透過濾布的液體從匯集管流出，切換閥門使濾后液回流至前端儲罐,如此循環過濾一-段時間，使濾布表面形成濾餅層。因?yàn)V布為表層過濾，無法過濾低于過濾精度的顆粒，待粗顆粒形成濾餅層后，濾餅內顆粒搭建的過濾通道極細,達到設計精度要求。此過濾為深層過濾。若待過濾物料內顆粒均為超細顆粒,使用濾布無法形成有效的濾餅層，則需要添加助濾劑，形成濾餅層后，再進行精細過濾。 過濾流程:當濾餅形成流程進行到一定程度，觀測到匯集管出口視鏡內液體澄清滿足要求時，打開清液出口閥，關閉回流閥，開始過濾流程。隨著過濾的進行，濾餅厚度不斷增加，濾餅內通道被極細顆粒填充,有效流通面積降低,壓差增大，當壓差增大到設定值時，需要進行反吹排渣的再生流程。 再生流程:當差壓達到設定值時,可手動或通過PLC對過濾器開始反吹、再生流程。首先關閉過濾器進口閥，打開正吹閥，使過濾器內的殘液通過升液管過濾排出，當出液口無液體排出時，打開殘液回流閥，關閉清液出口閥， 將殘留的液體壓回前端儲罐。若要干燥濾餅,可打開清液出口閥用高溫氣體正吹。關閉正吹閥，打開卸料閥，打開反吹閥，依次打開匯集管支管閥門，壓縮氣體將濾布吹張開，將濾餅撐破掉落，反吹后關閉，再打開反吹，依次重復三次后，對下一-組進行反吹。所有支管都反吹后，反吹流程結束。 |
 |
 |
【五大功能】
宜接過泌
燭式過濾器使用的濾布,公稱精度可達0.5微米，當流體內顆粒大于過濾精度時，可直接精細過濾。當較粗顆粒形成濾餅后,即可將更細的顆粒過濾去除。
預涂過濾
當流體內顆粒絕大部分為極細的顆粒時，無法在較短時間內形成有效濾餅。此時就需要添加硅藻土、珍珠巖等助濾劑,輔助形成濾餅，再進行精細過濾。助濾劑可通過設立預涂罐往流體管路中定量投加,亦可直接倒入物料儲罐混合充分后隨物料一起進入過濾器。
濾餅回收
燭式過濾器的梅花形骨架和濾布過濾的結構，可附著厚度較大的濾餅層，升液管的結構可將濾芯內的殘液排盡，避免液體回流導致濾餅提前脫落。在容器內殘液 排干后排出較為干燥的濾餅，易回收。
燭式過濾器可以在不排出顆粒的情況下，周期性對 濾布進行反吹,將濾餅脫除后繼續過濾,不斷增加過濾器 內顆粒的濃度，達到一定濃度后，將濃縮后的物料排出。
源餅洗滌
在工藝需要對濾餅進行洗滌時，可利用過濾器內密閉的空間對濾餅進行洗滌。洗滌方式有兩種：1、從進料 口注入洗滌液，不排氣，直接從過濾器出口排出,可保持 濾餅受壓不掉落。2、設備內設置噴淋霧化口，洗滌液從噴淋霧化口以霧狀噴出，在正吹口氣壓的作用下從濾芯外向內透過，霧狀的洗滌液均勻的散步在濾餅表面，并被濾餅捕捉，聚結后對濾餅洗滌，洗滌后的液體被氣壓吹進升液管排出。
【產品特點】
◎模塊成套供貨,減少現場施工
◎可配裝差壓儀表、自動閥、PLC控制系統,以實現自動控制和DCS遠程控制。
◎多臺設備并聯，實現不斷流過濾、泄渣
◎多種濾布可選，適用各種工況需求
◎?yàn)V芯使用壽命長、可選干燥和噴淋洗滌功能

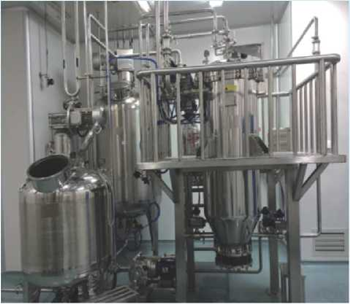

◎可選衛生級拋光，滿足醫藥食品要求
◎可選內噴涂F40,內部匯集管和骨架釆用FRPP 材質，滿足腐蝕性工況。
◎過濾器殼體可按壓力容器設計、制造和檢驗，并 受特檢院監檢，質量保證。
【產品特點】
◎可按顆粒尺寸選用直接過濾、預涂過濾
◎PLC自動控制，自動預涂、過濾、反吹、泄渣等功能 ◎勝任高精度、高固含量（最高5%）、高粘性的工況 ◎多級別過濾精度，最高0.2微米
◎?yàn)V元分組設計,減少每次反吹耗氣量，并可隔離 損壞的濾元
◎?yàn)V元間距可調設計，以適應不同的濾餅厚度要求
◎密閉過濾，控制污染，適應強腐蝕，易揮發或危險液體
◎提供干燥設計,可回收較干燥的濾餅
◎提供尾料過濾和回流設計,無物料損失
◎主體為靜態部件,動態反吹，低故障率,運行費用低
設計標準:GB/T150-2011x HG/T21637-1991
